天井レーザーレベルガイド: 天井グリッド用のレーザーレベルの選択、設定、使用方法

簡単な答えは、天井レーザー レベルは、天井に転写できる平らな基準面を構築するセルフレベリング レーザーであり、その真の価値は、グリッド レイアウトを遅くする 2 人で行うテープとバブルレベルのルーチンを置き換えることです。問題は、ほとんどのクロスラインユニットが天井にビームをまったく投げないことです。レーザーを床から上に向けるか、壁の平面に印を付けて測定します。間違った方法を選択すると、適切に調整されたツールでも救われません。

吊り天井グリッド、埋め込み型照明器具、タイルの位置合わせ、軒天井、乾式壁フレームの場合、要件は同じです。360 度の水平面、約 ±3 度のセルフレベリング範囲、および 10 m あたりのミリメートル (または 30 フィートあたりのインチ) で示される精度の数値です。天井工事の大部分は単一の正確な水平面ですでに解決されているため、ほとんどの購入者が想定しているよりもライン数はそれほど重要ではありません。

シーリングレーザーレベルの実際の機能

天井レーザーレベルは、三脚から天井に線を発射しません。自身のエミッターの高さに水平面を構築し、その平面を正確に転送することがスキルの鍵となります。

飛行機は表面に衝突した場所でのみ表示されるため、この区別は重要です。誰もいない部屋の中央にレーザーを立てると、水平ビームがエミッターの高さで 4 つの壁に到達します。ビームは決して天井に届きません。したがって、最終的な精度は、ユニット内の振り子、そのキャリブレーション、および壁のマークをどれだけ慎重に上に運ぶかという 3 つのことに依存します。最初の 2 つは製造元によって修正されています。 3つ目は完全にあなたの手の中にあります。

天井に基準を取得する 3 つの方法

1. 床置き型の上向き梁。 多くのライン レーザーは平らに置くことも、水平面が天井を横切るように床に立てて置くこともできます。これは、踏み台からでもラインが読み取れるバスルーム、廊下、小規模オフィスに適しています。
2. 壁線転送。 快適な高さの三脚にユニットを設置し、4 つの壁すべてに平面に印を付けてから、各印にテープを貼って天井までの寸法を測ります。追加で数分かかりますが、どの部屋のどのレーザーでも機能します。
3. 上向きまたは鉛直ビームの回転レーザー。 回転ヘッドは長距離にわたって単一の平面をスイープし、多くのモデルは真上に投影するため、実線ではなく天井に基準点が表示されます。

次に理解すべきことは、セルフレベリング範囲です。およそ ±3 ～ ±4 度の傾きを超えると、振り子は補正を停止し、ほとんどのユニットはビームを点滅させるか、アラームを鳴らします。この警告は急停止として扱ってください。飛行機はもはや信頼できなくなり、そこからマークした線は傾きの量だけ間違ってしまいます。

天井作業に最適なタイプはどれですか

天井の場合、360 度連続した水平面が、そのツールが本当に役立つかどうかを決定する特徴となります。縦のラインは、同じセットアップからパーティションやライトランを垂直に配置するのに役立つボーナスです。

クロスラインユニットは最も安価なエントリーポイントであり、バスルームや小規模オフィスの壁線の転送に非常に役立ちます。マルチラインおよび 3D モデルでは、水平面が 360 度すべてに連続しており、三脚を動かさずに 4 つの壁のどこでも読み取ることができるため、中規模の部屋での測定ステップが不要になります。 16 ライン 3D ユニットはさらに一歩進んで、完全な立方体平面を投影するため、2 方向から一度にグリッド位置を設定し、2 回目のセットアップを行わずにパーティションの位置を確認できます。

16ラインセルフレベリング3Dレーザーレベル、8H/8Vグリッド付き 自動レベリング、30 m の範囲、IP54 保護、内壁、床、天井の作業用の三脚取り付け機能を備えた、2 方向レイアウト用の 8H/8V レーザー グリッドを投影します。 製品を見る→

4 つのステップで天井にマークを付ける方法

どちらのレーザーを所有していても、マーキング順序は同じであり、装置よりも順序が重要です。これらのツールのいずれかを使用したことがない場合は、基本的なチュートリアルを参照してください。 レーザーレベルを正しく使用する 開始する 5 分前に行う価値があります。

1. まず基準となる高さを決めます。 レイイングリッドの場合、ほとんどの設置業者は、グリッドワイヤーに余裕があるように、スラブの下 300 ～ 600 mm のラインから作業します。タイルまたはパネルの位置合わせの場合、基準を 1200 mm などの概数に保つと、計算が簡単になり、間違いが明らかになります。
2. 設定して確認します。 三脚を部屋の中央近くに置き、スイッチをオンにして、ビームの点滅が止まるまで待ちます。三脚を慎重に動かします。ビームが点滅しても、セルフレベリングはまだ機能しています。三脚が明らかに傾いているにもかかわらず安定している場合は、ロックがオンになっており、飛行機は嘘をついています。
3. すべての壁に平面をマークします。 4 つの壁すべての梁の同じ端に短い目盛を鉛筆で描きます。常に上端であり、決して中央ではありません。ラインの太さは通常、10 m で 2 ～ 3 mm であり、ジョブの途中で一方のエッジから別のエッジに切り替えると、支払った精度と同じサイズの誤差が生じます。
4. 上に移して直角度を確認します。 各壁の目盛りから天井面までをテープで測り、鉛筆またはスナップで線を引きます。対角線で確認します。長方形の部屋では、2 つの対角線が 5 m にわたって約 3 mm 以内で一致する必要があります。そうでない場合は、エラーが最も目立つ場所であるため、最初に最も長い壁を調整します。

ミッドレンジの 8 ラインまたは 12 ラインのユニットは、同じ基準から測定されたパーティション スタッドやライト ドロップに必要な垂直面を含む、ほとんどの家庭用および軽商業用の天井をカバーします。

レイアウトと位置合わせ用の12ラインセルフレベリングレーザーレベル 天井、間仕切り、キャビネット、フレームに水平 4 本と垂直 8 本のラインを投影し、±3° のセルフレベリングとコンパクトで落下耐性のあるハウジングを備えています。 製品を見る→

精度、公差、購入前に確認すべきこと

現場で実際に正当化できる精度を購入し、実際の詳細を確認してください。これらの精度は、見出しの精度の数値よりもはるかに多くの苦情を引き起こします。の レーザーレベルの精度と安定性を維持する方法 時間の経過とともに、箱に印刷された数字と同じくらい、振り子とハウジングも重要になります。

• 距離ごとに記載された精度。 10 m で ±2 mm が、内装の適切な作業標準です。距離ごとの数値よりも曖昧なものはマーケティングであり、仕様ではありません。
• セルフレベリング範囲。 最低 ±3 度を要求します。 ±4 度は、古くて平らでない床ではより寛容です。
• 緑対赤のビーム。 通常、明るい部屋では緑色のビームが 3 ～ 4 倍見えやすくなります。これは、床レベルから天井のラインを読み取る場合に重要です。
• 線の太さ。 600 mm のタイル グリッドをマークする場合は、細く鮮明な線が重要です。太くぼやけたビームにより、開始する前からレイアウトの許容範囲が 2 倍になります。
• 侵入および落下に対する保護。 IP54 と 1 メートルの落下定格は、埃っぽい部屋で三脚に取り付けて使用するツールにとって現実的な期待値です。
• 取り付けネジ。 1/4"-20 ネジと 5/8"-11 ネジの両方により、三脚、クランプ、天井グリッド ブラケットとの互換性が維持されます。
• 微調整ノブ。 高さまたは垂直位置を微調整することで、数ミリ単位で三脚を微調整する必要がなくなります。
• パルスモード。 検出器の動作範囲が可視光をはるかに超えて拡張される、屋外軒裏を計画する場合にのみ関係します。

バスルーム、食器棚、廊下などの小さな部屋には、通常、コンパクトな 5 ライン レーザーで十分です。スペースが狭い場合は、筐体が小さいため、床や窓辺に置くのが簡単です。

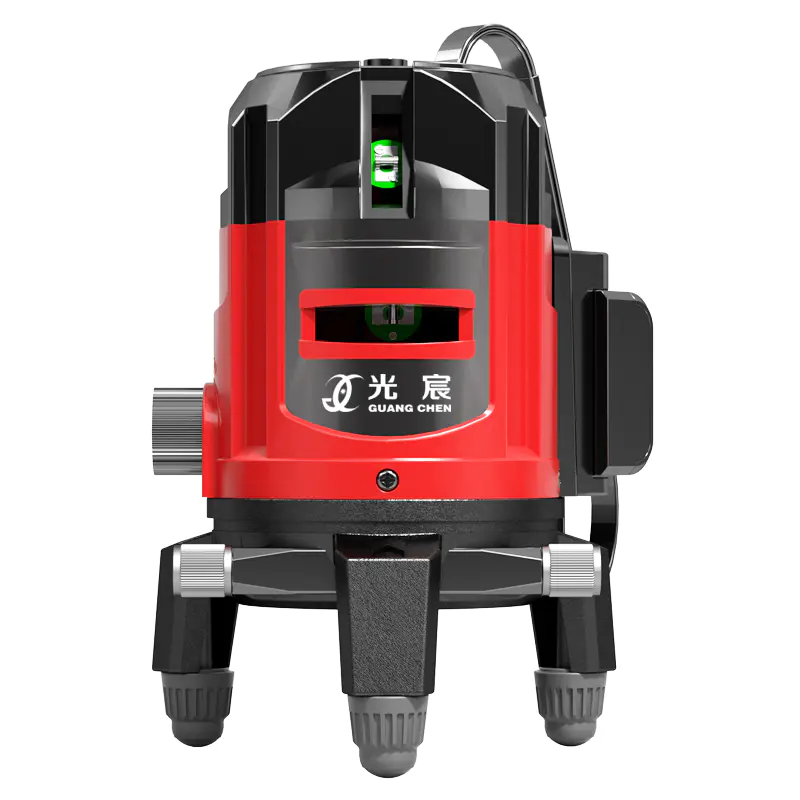

小部屋のレイアウトと位置合わせ用の5ラインレーザーレベル 1 本の水平線と 4 本の垂直線に加えて 5 つの拡張ポイントを投影し、±3° セルフレベリング機能と IP54 保護機能を備え、コンパクトなバスルーム、廊下、および設置作業に適しています。 製品を見る→

天井レイアウトで時間を費やす間違い

ほとんどすべての天井レイアウトのエラーは、レーザー自体ではなくセットアップに遡ります。

• 部屋を横切るときに漂う、軽くて柔軟な三脚を使用します。
• 点滅するビームを無視し、決して水平ではない飛行機から線をマークします。
• 1 つの壁で測定し、他の 3 つもそれに続くと想定します。特に、角が直角でない部屋の場合です。
• ある壁では梁の中心をマークし、別の壁では上端をマークします。これにより、レイアウトに完全な線の太さが追加されます。
• 完成した天井の高さではなく構造スラブから出発し、途中でサービスダクトを発見しました。
• 輸送中に振り子のロックを解除したままにする。これは、レーザーが校正から外れてしまう最も一般的な原因です。

よくある質問

標準のクロスラインレーザーで天井にマーキングできますか?

はい、壁転写方式を使用します。水平面を 4 つの壁すべてに投影し、同じ梁の端に目盛りを付けて、各目盛りの天井までを測定します。レーザーが天井に接触することはありませんが、グリッドは依然としてツールの指定された許容誤差に正確です。

天井レーザーレベルはどの程度の精度が必要ですか?

ほとんどの吊り下げグリッドでは、10 m で ±2 ～ ±3 mm で十分です。 600 mm モジュールでは、タイルが装着されると、そのレベルの誤差は見えなくなります。長いパーティション実行を計画している場合は、その範囲の狭い範囲で購入してください。

屋内天井工事用の赤または緑のビーム?

予算が許せばいつでもグリーン。天井のラインは通常、下から斜めに読み取られ、緑色の梁の視認性が高まるため、はしごを上り下りする回数が減ります。

レーザーをどの高さに設置すればよいですか?

セルフレベリング範囲内の任意の高さが機能しますが、1200 mm などの丸い数値を使用すると、移動の計算が簡単になります。ノックするとセットアップ全体が台無しになるため、三脚をはしごやドアのブランコに近づけないでください。

天井用レーザーレベルは屋外でも使用できますか?

検出器とパルスモードのみ。直射日光は数メートル以内の可視ビームを洗い流してしまうため、屋外の軒天井や天蓋は、ベアラインレーザーではなく、回転ユニットまたは受信機の仕事となります。

天井レーザーレベルを描画ツールではなく基準生成器として扱うと、ワークフローが予測可能になります。ツールが水平であることを確認し、基準高さを 1 つ決定し、すべての壁に一貫してマークを付け、何かを切断したり修正したりする前に常に対角線で確認します。これら 4 つの習慣を正しく身につけると、ボックスの行数が決定要因ではなくなります。
